使いやすさ |
|
■ |
2次元、3次元共通の直感的なユーザ・インターフェイス |
|
■ |

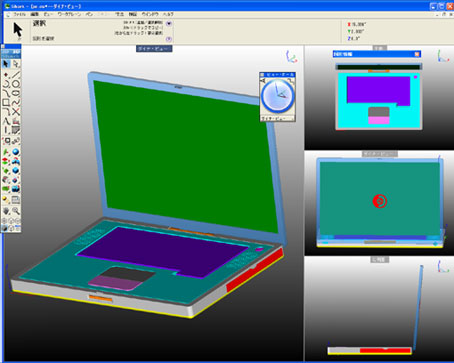

マルチ・ビューポート(最大四分割のマルチ・ビュー表示) |
|
 |
|
■ |
中点や端点、交点、xyz座標、接線、垂線などを自動表示し、直感的な作図を可能にするスナップ機能 |
|
■ |
正確な数値入力が可能なステータスライン入力 |
|
■ |
図形の関連や履歴を表示するコンセプトエクスプローラ |
|
■ |
ショートカットキーの割り付け、図形の表示/非表示機能 |
|
■ |

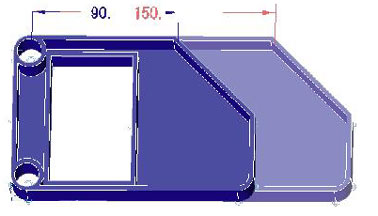

パラメトリック機能 |
|
 |
 |
 |

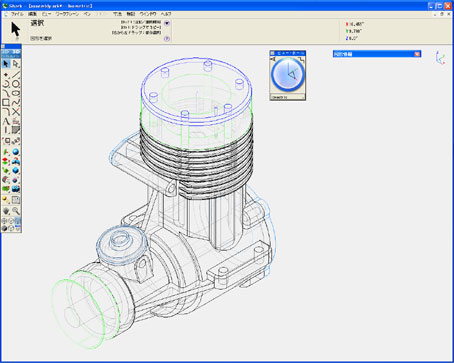

2D、3Dワイヤーフレーム機能 |
|
■ |
点、線分、円弧、円、楕円弧、楕円、多角形 |
|
■ |
スプライン:通過点、ベジエ、サーフェスへの投影、スケッチスプライン、制御点の追加、削除、エレベート、スムージング |
|
■ |
フィレット、面取り、トリム、オフセット、移動、回転、スケール変更、ミラー、矩形/円形コピー、曲線コピー、整列、アセンブリ |
|
 |
 |
 |
サーフェス機能 |
|
プレーン、ネット、ルールド、スキン、カバー、レース、押し出し、1&2レールスイープ、チューブ、オフセット、ロフト、ドラフト、フィレット、バウンダリ、プレーンとの交線作成、投影、サーフェス同士の交線、サーフェスと曲線の交点、輪郭線、Match
G1/G2、サーフェスの再構築、削除、ノット挿入、ブーリアン、面の結合、面の分離 |
 |
 |
ソリッドモデリング機能 |
|
プリミティブ、回転、押出し、スイープ、削除、断面追加、スキン、パイプ、フィレット、3面フィレット、面取り、ホール、ボス、シェル、ベンド、ドラフト、マッチフェース、移動、オフセット、リプレース、パーティングライン、デフォーム、・ブーリアン、トリム、分離、ステッチサーフェスからのソリッド変換、厚み付け、ロフト |
 |
 |
図形データの検証 |
|

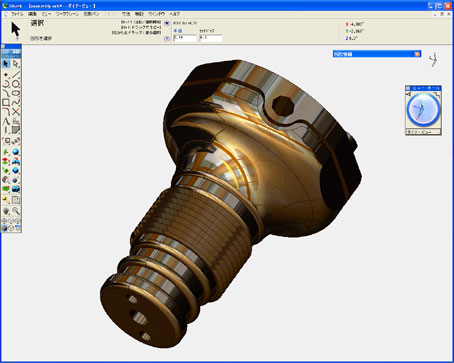

座標値、角度、距離、最短距離、長さ、面積、ボリューム、干渉、法線の表示、図形チェック、図形のカウント、サーフェスの解析表示(ゼブラプロット、環境マッピング他)など |
|
 |
 |
 |
注記/詳細 |
|
■ |

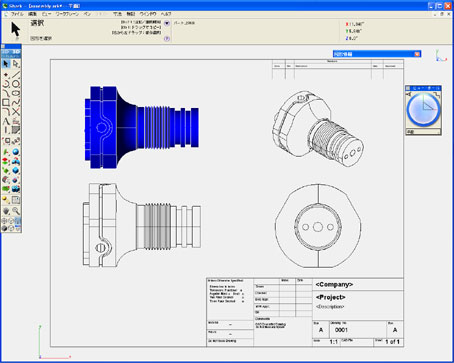

3Dモデルから断面図を自動作成 |
|
■ |
線の幅、パターン、寸法記入形式の編集 |
|
■ |
水平/垂直/半径/直径/角度寸法、中心マーク、引き出し線 |
|
■ |
部品表 |
|
■ |
テキスト入力、ハッチング、塗り潰し |
|
 |
 |
 |
サポートするデータ形式 |
|
〔読み書きが可能〕 |
|
|
CATIA/v4・DWG/DXF(2008)・IGES・STEP・ACIS/SAT・STL・Facet・JPEG・
Adobe Illustrator・Wavefront |
|
〔読み込み〕 |
|
|
ProE・Rhino3DM・3DStudio・BMP・Spline・Grid-Surface・Adobe
PhotoShop・PDF(Mac版のみ)・PNG・Spline・Grid-Surface・Google SketchUp |
|
〔書き出し〕 |
|
|
EPS・VRML・CGM・RAW・Viewpoint・3D
Web Publish・Publish to Web(html) |
